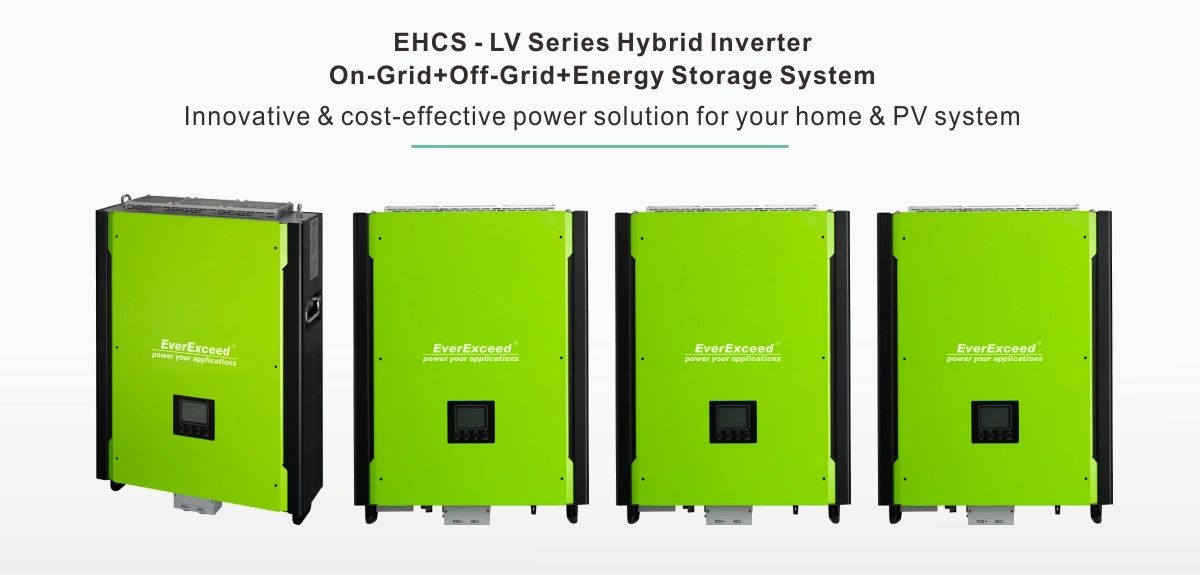

Onduleur hybride série EHCS-LV
EHCS-LV est un onduleur hybride flexible et intelligent qui utilise l'énergie solaire, le courant alternatif et la source d'alimentation par batterie pour fournir une alimentation continue. Il s'agit d'un système de stockage d'énergie solaire simple et intelligent permettant aux utilisateurs domestiques de stocker de l'énergie dans une batterie pour une utilisation nocturne ou de l'utiliser d'abord pour l'autoconsommation en fonction de la demande. La priorité de la source d'alimentation est programmable via un logiciel intelligent. Pendant la nuit ou en cas de panne de courant, il consommera automatiquement l'énergie réservée de la batterie. De cette façon, cela réduira la dépendance vis-à-vis du service public.
EHCS-LV
Quantité:
EHCS-LV est un onduleur hybride flexible et intelligent qui utilise l'énergie solaire, le courant alternatif et la source d'alimentation par batterie pour fournir une alimentation continue. Il s'agit d'un système de stockage d'énergie solaire simple et intelligent permettant aux utilisateurs domestiques de stocker de l'énergie dans une batterie pour une utilisation nocturne ou de l'utiliser d'abord pour l'autoconsommation en fonction de la demande. La priorité de la source d'alimentation est programmable via un logiciel intelligent. Pendant la nuit ou en cas de panne de courant, il consommera automatiquement l'énergie réservée de la batterie. De cette façon, cela réduira la dépendance vis-à-vis du service public.
Principales caractéristiques
 |  |  |
| Rentable | Extension de capacité flexible | Haute compatibilité |
| Autoconsommation et injection dans le réseau | Fonctionnement en parallèle jusqu'à 6 unités pour 10KW et 15KW | Le courant de charge de la batterie réglable par l'utilisateur convient à différents types de batteries |
 |  |  |
| Communication multiple | Surveillance en temps réel | Mode de fonctionnement multiple |
| Communication multiple for USB, RS-232, Modbus and SNMP | Logiciel de surveillance pour l'affichage et le contrôle de l'état en temps réel | Modes de fonctionnement multiples programmables : connexion au réseau, hors réseau et connexion au réseau avec sauvegarde |
Spécifications techniques
| Modèle | EHCS-10KLV | EHCS-15KLV |
| Phase | entrée triphasée / sortie triphasée | |
| PUISSANCE D'ENTRÉE PV MAXIMALE | 14850W | 22500W |
| PUISSANCE DE SORTIE NOMINALE | 10000W | 15000W |
| PUISSANCE DE CHARGE MAXIMALE | 9600W | 15000W |
| FONCTIONNEMENT LIÉ AU RÉSEAU | ||
| ENTRÉE PV (CC) | ||
| Tension CC nominale/Tension CC maximale | 720 Vcc / 900 Vcc | 720 Vcc / 900 Vcc |
| Tension de démarrage/Tension d'alimentation initiale | 320 Vcc / 350 Vcc | 320 Vcc / 350 Vcc |
| Plage de tension MPPT à pleine charge | 400 Vcc ~ 800 Vcc | 400 Vcc ~ 800 Vcc |
| Nombre de trackers MPP / Entrée maximale Courant | 2 / 2x 18.6A | 2/A : 37,2A ; B : 18,6 A |
| SORTIE DU RÉSEAU (CA) | ||
| Tension de sortie nominale | 230 VCA (PN) / 400 VCA (PP) | |
| Plage de tension de sortie | 184 - 265VAC* par phase | 184 - 265VAC* par phase |
| Nominal Output Courant | 14,5 A par phase | 21,7A par phase |
| Plage de facteur de puissance | 0,9 avance - 0,9 retard | |
| EFFICACITÉ | ||
| Efficacité de conversion maximale (DC/AC) | 96% | |
| Efficacité Européenne@ Vnominal | 95% | |
| FONCTIONNEMENT HORS RÉSEAU | ||
| ENTRÉE CA | 120 - 140 VAC par phase / 180 VAC par phase | |
| Tension de démarrage CA/Tension de redémarrage automatique | 170 - 280 VCA par phase | |
| Plage de tension d'entrée acceptable | 40A | |
| ENTRÉE PV (CC) | ||
| Maximum AC Input Courant | 900 Vcc | 900 Vcc |
| Tension CC maximale | 400 Vcc ~ 800 Vcc | 400 Vcc ~ 800 Vcc |
| Number of MPP Trackers/Maximum Input Courant | 2 / 2x 18.6A | 2/A : 37,2A ; B : 18,6 A |
| SORTIE MODE BATTERIE (CA) | ||
| Tension de sortie nominale | 230 VCA (PN) / 400 VCA (PP) | |
| Forme d'onde de sortie | Onde sinusoïdale pure | |
| Efficacité (CC à CA) | 91% | 91% |
| FONCTIONNEMENT HYBRIDE | ||
| ENTRÉE PV (CC) | ||
| Tension CC nominale / Tension CC maximale | 720 Vcc / 900 Vcc | 720 Vcc / 900 Vcc |
| Tension de démarrage/Tension d'alimentation initiale | 320 Vcc / 350 Vcc | 320 Vcc / 350 Vcc |
| Plage de tension MPPT à pleine charge | 400 Vcc ~ 800 Vcc | 400 Vcc ~ 800 Vcc |
| Number of MPP Trackers/Maximum Input Courant | 2 / 2x 18.6A | 2/A : 37,2A ; B : 18,6 A |
| SORTIE DU RÉSEAU (CA) | ||
| Tension de sortie nominale | 230 VCA (PN) / 400 VCA (PP) | 230 VCA (PN) / 400 VCA (PP) |
| Plage de tension de sortie | 184 - 265 VCA* par phase | 184 - 265 VCA* par phase |
| Nominal Output Courant | 14,5 A par phase | 21,7A par phase |
| ENTRÉE CA | ||
| Tension de démarrage AC/Tension de redémarrage automatique | 120 - 140 VAC par phase / 180 VAC par phase | |
| Plage de tension d'entrée acceptable | 170 - 280 VCA par phase | |
| Maximum AC Input Courant | 40 A | |
| SORTIE MODE BATTERIE (CA) | ||
| Tension de sortie nominale | 230 VCA (PN) / 400 VCA (PP) | |
| Efficacité (CC à CA) | 91% | |
| CHARGEUR DE BATTERIE | ||
| Tension CC nominale | 48VDC | |
| Maximum Charging Courant | Par défaut 60A，10A - 200A (Ajustable) | Par défaut 60A，5A - 300A (Ajustable) |
| GÉNÉRAL | ||
| PHYSIQUE | ||
| Dimensions, P x L x H (mm) | 167,2 x 500 x 622 | 224x 650x820 |
| Poids net (kg) | 40 | 62 |
| INTERFACE | ||
| Port de communication | RS-232, USB et contact sec | |
| Fente intelligente | Cartes SNMP, Modbus et AS-400 disponibles en option | |
| ENVIRONNEMENT | ||
| Humidité | 0 ~ 90 % HR (sans condensation) | |
| Température de fonctionnement | -10 à 55°C (Déclassement de puissance au dessus de 50°C) | |
| Altitude | 0~1000m** | |
| Classement IP | IP20 | |
